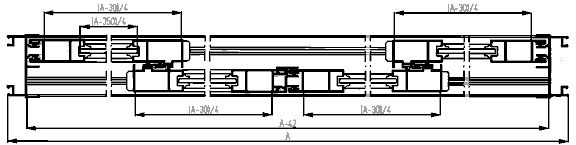

Вид в сечении (серии С640)

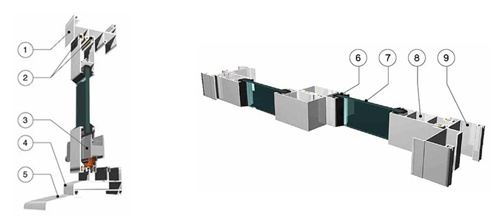

Вид в сечении (серии С640)
Номенклатура профилей
Наименование | Назначение профиля | Сечение профиля |
C640/01 | Рама верхняя | ![]() |
С640/02 | Рама нижняя | ![]() |
С640/03 | Рама боковая | ![]() |
С640/10 | Створка боковая | ![]() |
С640/11 | Створка центральная | ![]() |
С640/12 | Створка верх-низ | ![]() |
С640/30 | Стыковочный профиль | ![]() |
С640/35 | Рама широкая глухая | ![]() |
Наименование | Назначение профиля | Сечение профиля |
P400/01 | Рама узкая глухая | ![]() |
P400/02 | Створка оконная | ![]() |
P400/04 | Дополнение к центральной створке | ![]() |
P400/07 | Импост | ![]() |
Р400/30 | Штапик (зазор 8 мм) | ![]() |
Р400/31 | Штапик (зазор 11 мм) | ![]() |
Сборка рам и створок
Рамы С640/01, С640/02, С640/03 нарезаются на отрезной пиле, на раме С640/03 пробивают специальные отверстия, используя многофункциональную матрицу-штамп МА/02, установленную в пневматическом прессе типа Р-3000, затем при помощи саморезов рамы легко крепятся быстро и прочно соединяются между собой.
Створки С640/10, С640/11, С640/12 также соединяются с помощью саморезов, для этого в профилях С640/10 и С640/11 на концах выполняются технологические отверстия с помощью матрицы-штампа МА/02, что обеспечивает их соединение со створками верх-низ С640/12. Далее в створке С640/10 на копировально-фрезерном станке фрезеруются отверстия для замка-защелки (CI/23 или CI/25). Ответная часть замка-защелки крепится на боковой раме С640/03 с помощью винта. Технологические отверстия на створке закрываются пластиковыми накладками из набора КТ/30.
В нижней створке устанавливаются 2 регулируемых ролика, которые отвечают за плавное передвижение створки по раме.
Наименование | Назначение профиля | Сечение профиля |
С640/33 С640/34 |
Угол «папа» Угол «мама» |
![]() |
С640/36 | Двутавр 60 мм | ![]() |
ESQU/02 | Угол 90град. 60х60 | ![]() |
Р400/74 | Угол 90град. 40х60 | ![]() |
Р400/97 | Переходник с Р400 на С640 | ![]() |
МOSQ/04 | Профиль рамный для «москитки» | ![]() |
MOSQ/05 | Направляющая москитной сетки | ![]() |
Углы также позволяют совмещать раздвижную серию С640 с глухой и распашной серией Р400.
